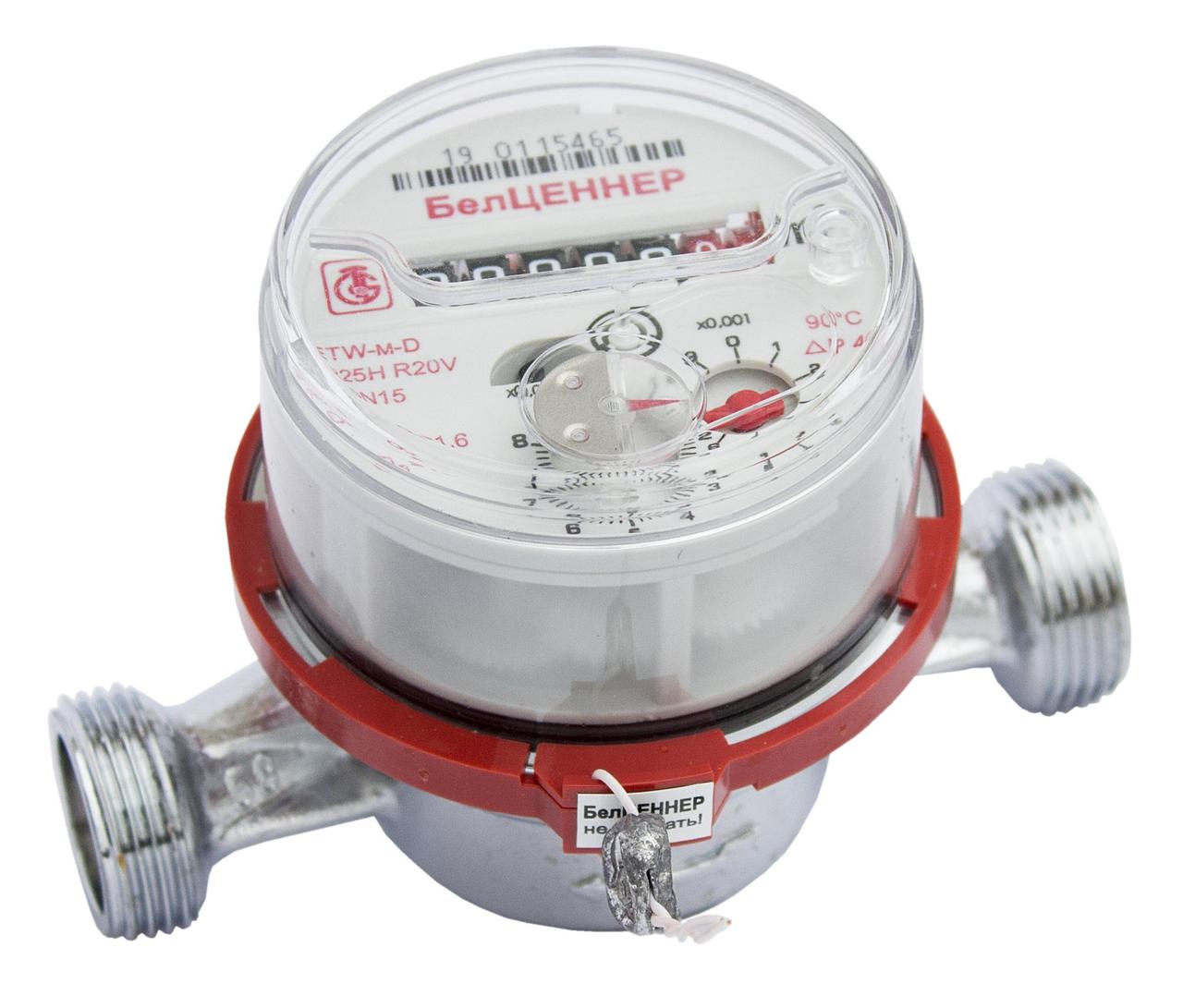

Счетчик горячей воды ЕТW-м-D Ду15
от 57 руб.
Показать оптовые цены- В наличии
- Оптом и в розницу
- +375 (29) 640-69-31Velcom
Описание счетчиков горячей воды ЕТW-м-D Ду15
Счетчики горячей (Т≤90°С) воды муфтовые ЕТ-м. Производство СООО "БелЦЕННЕР" (РБ). Сертификат об утверждении типа средств измерений №13389 от 23.04.2020. Межповерочный интервал и гарантийный срок эксплуатации – 5 лет.
Счётчики для горячей воды ЕТW-м-D Ду15 по принципу действия относятся к механическим одноструйным сухоходным. Подходят для установки на горизонтальных и вертикальных трубопроводах с помощью резьбового крепления. *Счетчики воды не измеряют обратный поток и не включают в себя электронные устройства.
Счетчик состоит из латунного корпуса с резьбовыми патрубками и крыльчаткой; герметизирующей перегородкой и счетного механизма с прозрачной крышкой и пломбировочным кольцом. Во входном патрубке установлена сетка-фильтр. Регулируется счетчик поворотом герметичной перегородки.
Счетный механизм барабанного типа содержит пять оцифрованных барабанчиков черного цвета для индикации целых значений объема в кубических метрах (м3). Дольные значения кубических метров индицируются двумя барабанчиками и двумя стрелочными указателями красного цвета.
Унификация, заложенная в конструкцию счетчика, позволила для всех модификаций использовать одинаковую гидравлическую часть, что значительно улучшило сервисное обслуживание и ремонтопригодность, а также дооснащение счетчиков до модификаций, применяемых в беспроводных системах дистанционного считывания показаний.
Технические характеристики
| Параметры | Обозначение | Ед.изм. | ЕТW |
|---|---|---|---|
| Номинальный диаметр | DN | - | 15 |
| Размер присоединительных резьбовых соединений, | D1 | дюйм | ¾ |
| D2 | ½ | ||
| Постоянный расход | Q3 | м3/ч | 1,6 |
| Максимальный расход | Q4 | м3/ч | 2 |
| Длина, мм, не более | L | мм | 110 |
| Ширина, мм, не более | B | мм | 76 |
| Высота, мм, не более | H | мм | 95 |
| Температурный класс | T30 | °C | 0,1 – 30 |
| T90 | 0,1 – 90 | ||
| Климатические условия | - | °C | 5 – 55 |
| Максимально возможное рабочее давление | MAP | МПа | 1,0/1,6 |
| Класс потери давления | Δр | МПа | 0,04 |
| Класс чувствительности к профилю потока | - | - | U0/D0 |
| Устойчивость к воздействию магнитного поля | - | - | высокое |
| Емкость счетного механизма | min | л | 0,02 |
| max | м3 | 99999,99 | |
| Порог чувствительности | - | л/ч | <10 |
| Класс точности по ГОСТ ISO 4064-1-2017 | 2 | ||
| Вес импульса | - | л/имп | 1 |
| Максимально возможный диапазон измерений | Q3/Q1 | R | 50H |
| Диапазон измерений при серийном выпуске | 25H/20V |
• ЕТK-м-D, ЕТW-м-D - счетчики воды, защищены от воздействия внешнего магнитного поля и оснащены модуляторным диском.
Данные счетчики подготовлены для дальнейшего дооснащения EDC модулем.
Счетчики ЕТW-м-D оснащаются пломбировочным кольцом красного цвета.
Данные счетчики воды могут комплектоваться EDC модулем и применяются в беспроводных системах дистанционного считывания показаний (вес импульса 1 литр/импульс). Особенности конструкции прибора позволяют производить установку модуля, как при выпуске из производства, так и на месте эксплуатации.
Унификация, заложенная в конструкцию счетчика, позволила для всех модификаций использовать одинаковую гидравлическую часть, что значительно улучшило сервисное обслуживание и ремонтопригодность, а также дооснащение счетчиков до модификаций, применяемых в беспроводных системах дистанционного считывания показаний.
Преимущества
- Высокая степень надежности. Исследования показали наименьший процент выхода из строя в течение 5-10 лет счетчиков ЕТ-м среди аналогичных приборов данного класса.
- Повышенная защита от воздействий магнитного поля с напряженностью до 300 Ка/м.
- Возможность передачи показаний счетчика с помощью не как проводной связи, так и беспроводной.
- Возможность интеграции в умные системы дисппетчеризации.
- Высокое качество гарантировано соответствие требованиям ISO 9001. Каждый счетчик проходит поверку Государственной метрологической службы.
- Длительный срок эксплуатации. Срок гарантии составляет 5 лет от даты первичной поверки.
- ТУ РБ 37412364.001-97 «Счетчики воды крыльчатые ЕТ-м».
- СТБ ISO 4064-1-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования».
- СТБ ISO 4064-2-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 2. Требования к установке».
- СТБ ISO 4064-3-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды Часть 3. Методы и средства испытаний».
- СТБ 8046-2015 «Счетчики холодной питьевой воды и горячей воды. Методика поверки».
Купить счетчик горячей воды одноструйный ЕТW-м-D Ду15 можно оформив заказ в нашем интернет-магазине либо позвонив по телефонам, указанным на сайте.
- Цена: от 57 руб.
