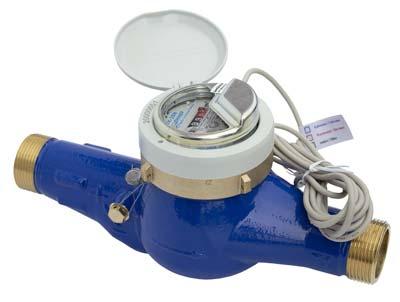

Счетчик холодной воды МТК-20N Ду20 c ДГ

  • В наличии
  • Оптом и в розницу

от 216 руб.

Показать оптовые цены
+375 (44) 752-92-96
Velcom
  • +375 (29) 640-69-31
    Velcom
возврат товара в течение 14 дней по договоренности
Счетчик холодной воды МТК-20N Ду20 c ДГ
Счетчик холодной воды МТК-20N Ду20 c ДГВ наличии
от 216 руб.
+375 (44) 752-92-96
Velcom
  • +375 (29) 640-69-31
    Velcom
Купить

Описание

Описание счетчиков холодной воды МТК-20N Ду20 c ДГ

Счетчики холодной воды МТК-20N Ду20 c ДГ предназначены для измерения объема питьевой воды, протекающей по трубопроводу при температуре не более 30 °С при давлении не более 1,6 МПа. Предназначены для установки на горизонтальных и вертикальных трубопроводах без прямых участков. Межповерочный интервал и гарантийный срок эксплуатации – 4 года.

Счетчики являются механическими многоструйными сухоходными устройствами и состоят из латунного корпуса с резьбовыми патрубками, измерительной вставки с крыльчаткой и счетного механизма.

Счётчики для холодной воды МТК-20N Ду20 c ДГ выполняют измерения благодаря подсчету оборотов крыльчатки, которая вращается под воздействием воды.



Счетный механизм барабанного типа содержит пять оцифрованных барабанчиков черного цвета для индикации целых значений объема в кубических метрах «m3». Дольные значения кубических метров индицируются двумя барабанчиками красного цвета и двумя стрелочными указателями. Минимальная цена деления счетного механизма 0,02 литра.

Особенность конструкции крыльчатых многоструйных счетчиков воды – наличие кольцевой обоймы вокруг крыльчатки. В обойме имеются равномерно расположенные наклонные пазы, по которым направляется поток воды на крыльчатку. Это увеличивает ресурс работы, так как исключается боковой износ оси и опор крыльчатки, характерный для одноструйных счетчиков воды. Многоструйные счетчики воды практически нечувствительны к возмущениям потока.

Счетчики воды крыльчатые имеют муфтовое исполнение и применяются в трубопроводах для холодной воды МТК от DN 20 до DN 50 и для горячей воды МТWD от DN 20 до DN 40.

Все используемые материалы и защитные покрытия разрешены для контакта с питьевой водой.

Унификация, заложенная в конструкцию счетчика, позволила для всех модификаций использовать одинаковую гидравлическую часть, что значительно улучшило сервисное обслуживание и ремонтопригодность, а также дооснащение счетчиков до модификаций, применяемых в беспроводных системах дистанционного считывания показаний.

Технические характеристики

Параметры Обозначение Ед.изм. МКТ-N
Номинальный диаметр DN - 20
Размер присоединительных резьбовых соединений D1 дюйм G 1
  D2   G 1
Постоянный расход Q3 м3/ч 1,6
Максимальный расход Q4 м3/ч 2
Длина, мм, не более L мм 190
Ширина, мм, не более B мм 100
Высота, мм, не более H мм 200
Температурный класс T30 °C 0,1 – 30
Климатические условия - °C 5 – 55
Максимально возможное рабочее давление MAP МПа 1,0/1,6
Класс потери давления, МПа Δр МПа 0,04
Класс чувствительности к профилю потока -   U0/D0
Устойчивость к воздействию магнитного поля -   высокое
Класс точности по ГОСТ ISO 4064-1-2017     2
Вес импульса - л/имп 1

При выпуске из производства и после ремонта пределы допускаемых значений относительной погрешности в диапозоне расходов по таблице 2 составляют до 5% при Q1

При эксплуатации погрешности счетчиков могут вдвое превышать пределы допускаемых значений относительной погрешности

Счетчики выпускаются следующих конструктивных исполнений:

• Данные счетчики, оснащены стрелкой с магнитом и комплектуются герконовым датчиком импульсов (вес импульса – 10 литров/импульс). Счетчики, оснащенные датчиками импульсов применяются в проводных системах дистанционного считывания показаний или в беспроводных посредством подключения к дополнительному оборудованию (PDC модулю).

Маркировка счетчиков воды

Унификация, заложенная в конструкцию счетчика, позволила для всех модификаций использовать одинаковую гидравлическую часть, что значительно улучшило сервисное обслуживание и ремонтопригодность, а также дооснащение счетчиков до модификаций, применяемых в беспроводных системах дистанционного считывания показаний.

Купить крыльчатый счетчик холодной воды МТК-20N Ду20 c ДГ можно оформив заказ в нашем интернет-магазине либо позвонив по телефонам, указанным на сайте.
