Условное обозначение:

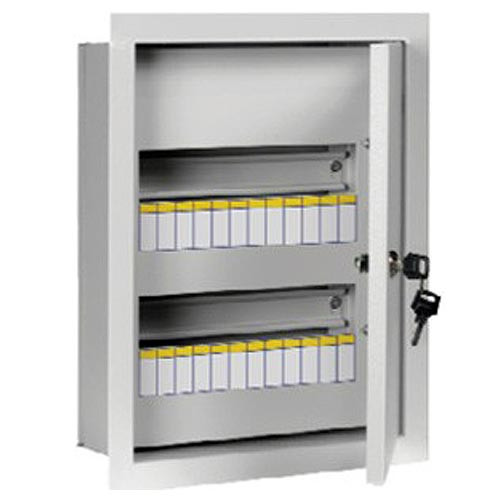

ЩРВ – 24
Щ – щит;
Р – распределительный;
В – встраиваемый
24 – максимальное количество модулей (9, 12, 18, 24, 36, 48, 54, 72).
Используется для приема и распределения электрической энергии напряжением 380/220В 1 и 3-х фазного тока частотой 50 Гц, для защиты отходящих линий при перегрузках и коротких замыканиях, для нечастых включений и отключений электрических цепей. Применяется в жилом секторе, в офисах, торговых и производственных помещениях и тд.
Технические характеристики:
- Вид установки – внутренний
- Степень защиты – IP31
- Толщина металла - 0,8-1,2мм
- Номинальный ток – 63-125 А
- Количество модулей – 24
- Количество рядов (DIN-реек) - 2
Преимущества:
- Оптимально подобранные размеры корпуса;
- Удобство монтажа;
- Большой выбор типоразмеров;
- Высококачественное порошковое покрытие.
Конструкция:
- Травмобезопасная технология: крепление стенки при помощи заклепок;
- Перенавешиваемая дверь;
- Элементы заземления;
- Декоративная рамка с дополнительным гибом для щитов, встраиваемых в нишу;
- Оцинкованная лента для крепления шины;
- ЗиП-комплект;
- 2 ключа.
