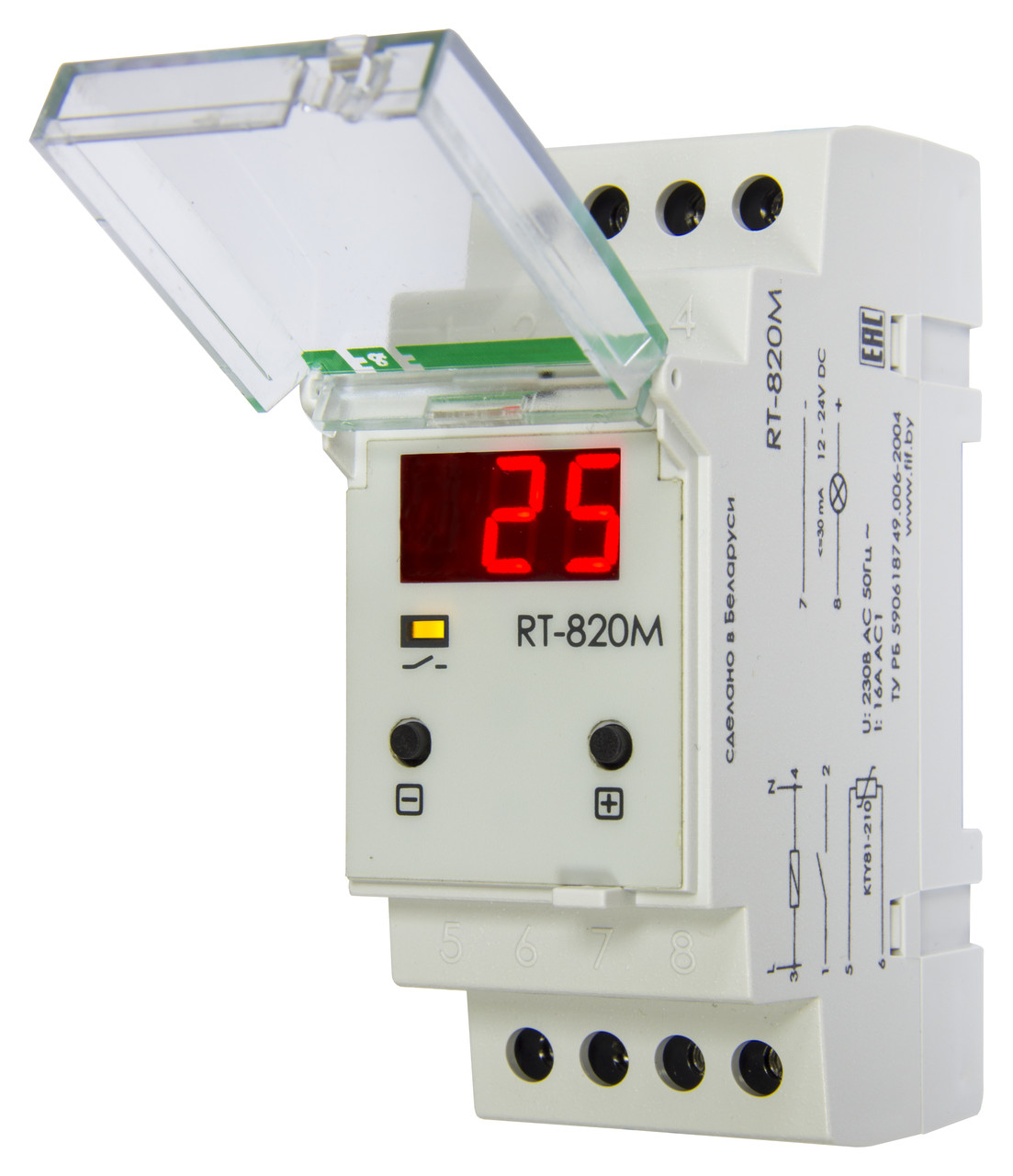

RT-820М регулятор температуры

Отличительные особенности реле:

Напряжение питания 230 В; 50 Гц, диапазон от -20 до +130 гр., гистерезис 1-30 гр., контакт 1NO, максимальный ток 16 А.

Назначение: для контроля и поддержания заданной температуры или диапазона температур воздуха в жилых и производственных помещениях, различного рода жидкостей в технологических процессах, включение отопительного (охладительного) оборудования в определённое время суток или по дням недели.

Принцип работы:

В режиме «обогрев»

Если температура в зоне контроля ниже установленного на терморегуляторе значения, контакты исполнительного реле замкнуты, нагреватель включён. При достижении установленного значения температуры контакты размыкаются и нагреватель отключается. При снижении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, и нагреватель включается снова.

В режиме «охлаждение»

Если температура в зоне контроля выше установленного на терморегуляторе значения, контакты исполнительного реле замкнуты, охладитель (холодильник, вентилятор и т. п.) включён. При достижении установленного значения температуры контакты размыкаются и охладитель отключается. При увеличении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, и охладитель включается снова.

Все терморегуляторы работают с выносными датчиками температуры. Клеммы подключения датчика изолированы от сети питания и контактов исполнительного реле.

Технические характеристики

• Напряжение питания – 230 В; 50 Гц
• Максимальный ток катушки контактора – 3 А
• Максимальный коммутируемый ток (AC1) – 16 А
• Максимальная мощность электронагревательной установки (ТЭН, радиаторы и т.п.) – 2000 Вт
• Контакт – 1NO
• Диапазон регулируемых температур – -25 - +130°С
• Точность установки – 1°С
• Датчик температуры – полупроводниковый - КТУ 10-6
• Длина провода с датчиком – 2,5м
• Температурная коррекция – ±5°С
• Диапазон рабочих температур – от -25°С до +50°С
• Потребляемая мощность – не более 2Вт
• Габариты (ШхВхГ) – 35х90х65 мм
